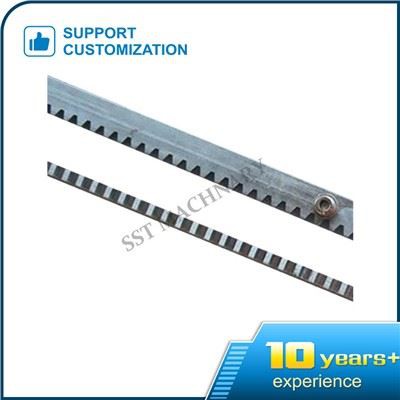

Yassi tishli tokcha

Flat Gear Rack turini tanlash, o'rnatish va moylash:

1. Turni tanlashYassi tishli tokcha: modul - tish shakli va tishli o'lchamini ko'rsatadigan qiymat. Faqat ikkita vitesning moduli va bosim burchagi bir xil bo'lganda, bog'lovchi uzatishni amalga oshirish mumkin.

M=d/z, bu yerda D - mos yozuvlar doirasining diametri; Z - tishlar soni. Modul qanchalik katta bo'lsa, yuk ko'tarish qobiliyati shunchalik kuchli bo'ladi.

Umumiy modul: {0}}.5, 0.8, 1.0, 1.5, 2.0, 2.5, 3.0; Haqiqiy dasturga ko'ra, yuk kuchi * mos yozuvlar doirasi radiusi * xavfsizlik omili ruxsat etilgan uzatish kuchidan kamroq bo'lishi kerak.

Aytgancha, mos yozuvlar doirasining diametri, ya'ni bitiruv doirasining diametri harakat tezligiga ta'sir qiladi. Maxsus hisoblash formulasi:

w=2 Π n/60

v=vr

Bu erda W - burchak tezligi, n - aylanish tezligi va birlik r/min; R - bitiruv doirasining radiusi.

Amaliy ilovalarda biz odatda spiral tishlarni tanlaymiz. To'g'ri tishlar va spiral tishlar o'rtasidagi taqqoslashga kelsak, spiral tishlar quyidagi farqlarga ega:

a. Operatsiya barqaror va shovqin past. Spiral tishli har bir tish yuzasining faqat bir qismi to'rlash jarayonida ishtirok etganligi sababli yoki har bir tish asta-sekin to'rda ishtirok etishi va katta tebranish hosil qilmasligi tushuniladi, shovqin past bo'ladi.

b. Moduli va kengligi bir xil bo'lgan spiral tishli g'ildiraklarning yuk ko'tarish qobiliyati to'g'ridan-to'g'ri tishli uzatmalarga qaraganda yuqori, chunki bu holda vintli tishlilarning samarali tish kengligi kattaroqdir.

C. Ko'proq o'zaro bog'liq yuzalar mavjudligi sababli, spiral tishlarning aniqligi odatda bir xil toifadagi tekis tishlarga qaraganda yaxshiroq.

d. Spiral vites chap va o'ng qo'lda aylanishga ega bo'lganligi sababli, u raf bilan mos kelganda yo'nalish aniqlanishi kerak. Odatda, chap vites o'ng qo'l rafiga mos keladi.

e. Spiral burchak - spiral viteslarning o'ziga xos xususiyati. Umuman olganda, biz odatda havola qiladigan spiral tishli viteslarning spiral burchagi indekslovchi silindrsimon yuzadagi spiral burchagiga ishora qiladi. Spiral burchagi qanchalik katta bo'lsa, tasodif darajasi shunchalik katta bo'ladi, bu silliq harakat va shovqinni kamaytirish uchun qulayroqdir. Hamma narsaning ikki tomoni bor. Spiral burchagini oshirish juda ko'p afzalliklarga ega bo'lsa-da, ish paytida hosil bo'lgan eksenel kuch ham ortadi. Shuning uchun, spiral burchakning o'lchami ishning sifat talablariga va ishlov berishning aniqligiga bog'liq bo'lishi kerak. Odatda, bu 8-25. Shovqin uchun maxsus talablar mavjud bo'lsa, u vaziyatga qarab kattaroq qiymat sifatida qabul qilinishi mumkin.

Biz sifatli tekis tishli tokchani yasashimiz mumkin.
